在工業自動化系統中，PLC與電腦的遠程連接至關重要，它能實現設備的遠程監控、調試與管理。PLC遠程連接電腦可以通過達泰無線通訊模塊替代傳統有線線纜，實現設備間的跨區域數據交互。本文將結合具體案例，詳細闡述PLC遠程連接電腦的實現方法。

一、達泰無線通訊模塊

達泰無線通訊模塊DTD419M系列塊支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等多種工業通訊協議，兼容三菱、匯川、信捷等主流品牌PLC，傳輸距離可達1公里。其采用全數字加密技術，無需編程即可即插即用，顯著簡化了布線復雜度。

二、遠程連接方案概述

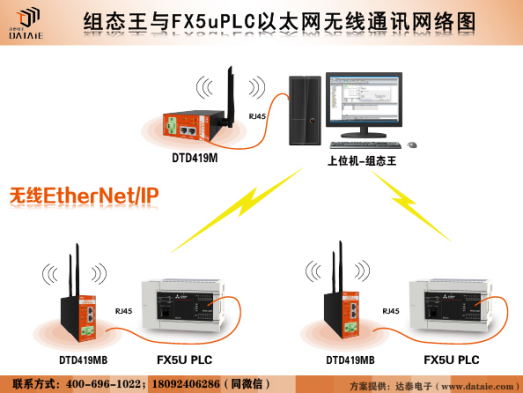

下面以組態王和2臺三菱FX5U PLC之間借助達泰無線通訊模塊DTD419MB為例，介紹多臺PLC遠程連接電腦的無線以太網通信實現過程。

三、硬件連接

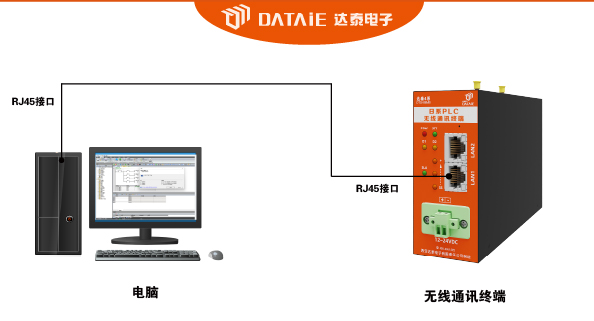

1. 電腦與DTD419MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入上位機電腦的RJ45接口。

2. PLC與DTD419MB接線

用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入FX5u的RJ45接口。

四、電腦組態王配置

1. 創建一個工程，輸入名稱，點擊是

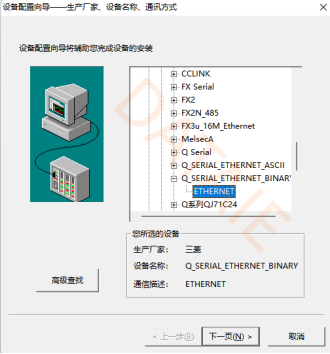

2. 添加2臺PLC，以及相關協議

3. 輸入邏輯名稱

4. 串口隨便選擇或者默認

5. 設置FX5U的地址

6. 通訊參數設置（默認值）

五、組態界面配置

1. 數據詞典—定義變量

2. 畫面—?jiǎng)?chuàng)建一個新畫面

3. 變量的關聯

六、PLC程序的下載

1. 新建工程，并如下圖所示。
2. 選擇SLMP連接設備左鍵拖動到下面，設置協議、端口號。要和組態王一致。

3. 簡單程序的編寫：用M點驅動相應的Y點輸出

4. 下載程序到CPU

2臺PLC的IP分別設置192.168.2.14和192.168.2.15 將程序下載到PLC。

七、測試方法

1. 用組態王的M點按鈕控制PLC對應的Y點，同時在組態王上監測Y點輸出。
2. 給PLC的X點輸入信號，看組態王是否有監測到相應點的信號。

八、結語

達泰為PLC遠程連接電腦提供了可靠、穩定的解決方案，尤其適合布線困難或需頻繁擴展的場景。
